nanoCAD Механика

nanoCAD Механика является вертикальным решением для машиностроительного проектирования, базирующимся на платформе nanoCAD Plus от российского разработчика – компании «Нанософт». Помимо функционала для оформления конструкторской и технологической документации по ЕСКД и ЕСТД, программа располагает всеми основными инструментами цифрового проектирования.

2020: nanoCAD Механика 20.1

17 июня 2020 года компания «Нанософт» представила инженерную экосистему nanoCAD версии 20.1. Изменения коснулись модулей СПДС, Механика и функционала обработки данных трехмерного сканирования. Реализован модуль «Растровое редактирование».

По информации компании, в данной версии модуля nanoCAD Механика доработан редактор технических требований, функционал которого так важен конструкторам при оформлении чертежей. Изменения коснулись редактора спецификаций. Подробнее здесь.

2019

nanoCAD Механика 9.0

31 января 2019 года компания «Нанософт» представила обзор nanoCAD Механика 9.0.

Ленточный интерфейс

Согласно заявлению разработчика, ленточный интерфейс релиза nanoCAD Механика спроектирован с учетом пожеланий пользователей, эргономичен и соответствует современному стилю, в котором выполнены многие популярные приложения.

Особенности обновленного интерфейса, отмеченные разработчиком: основные команды всегда находятся на виду; кнопки самых распространенных команд имеют больший размер, что выделяет их из общей массы. Для удобства пользователя все команды сгруппированы по разделам примерно так же, как в меню классической схемы. Редко используемые команды скрыты, чтобы не перегружать интерфейс, и вызываются дополнительным щелчком по соответствующему маркеру. По аналогии с настройкой панелей инструментов в классической схеме ленту тоже можно настраивать в зависимости от пожеланий пользователя.

Для тех, кто в повседневной работе предпочитает классическую схему интерфейса, предусмотрена возможность быстрого переключения с одного стиля на другой. Достаточно нажать кнопку переключения.

Улучшенная навигация

Как сообщили в «Нанософт», для удобства навигации при работе с трехмерной графикой в обновленной версии появился Локатор для смены видов, а управление визуальными стилями отображения моделей вынесено в область пространства модели. Переключение на нужный вид возможно одним щелчком мыши, а смена визуального стиля объекта – двумя.

Ядро 3D-моделирования

С каждой версией совершенствуется 3D-модуль nanoCAD. В девятой версии к модулю объемного моделирования подключено еще одно математическое ядро, подчеркнул разработчик.

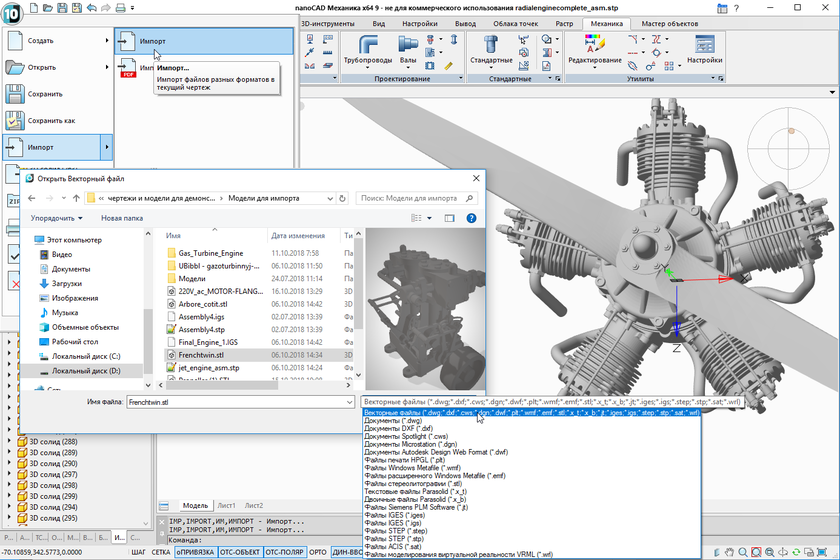

Модуль 3D-моделирования, созданный на базе ядра С3D от российской компании С3D Labs и работающий в связке с nanoCAD Механика, предоставляет широкие возможности трехмерного моделирования, а также расширенный функционал экспорта/импорта в наиболее распространенные форматы: STL, IGES, STEP, WRL и другие. В nanoCAD Механика 9.0 можно не только работать с моделями, подготовленными в других системах, но и, например, печатать созданные в nanoCADМеханика модели на 3D-принтерах, утверждает разработчик.

Лицензионные пользователи nanoCAD Механика с 3D-модулем на «движке» C3D получают полностью отечественное решение, что в современных условиях оказывается важным фактором спокойного и уверенного развития бизнеса, считают в «Нанософт».

Булевы операции

В обновленном 3D-модуле появился такой инструмент, как логические или, по-другому, Булевы операции, включающие в себя функции вычитания, пересечения и объединения. В некоторых случаях такая возможность существенным образом ускоряет работу в процессе объемного моделирования, утверждает разработчик.

Редактор спецификаций

По просьбам пользователей добавлены два шаблона спецификаций:

• шаблон встроенной в чертеж спецификации, позволяющий формировать таблицу без штампов и размещать ее на любом формате;

• шаблон плазовой спецификации, позволяющий формировать спецификации по формам 2 и 2а ГОСТ 2.106-96.

Особенностью плазовой спецификации является наличие дополнительных столбцов «Масса» и «Материал». При использовании стандартных изделий из базы nanoCAD Механика эти столбцы заполняются автоматически – так же как и столбец «Наименование»; все стандартные изделия попадают в соответствующий раздел.

При формировании групповых типов спецификаций появилась возможность создавать позиции основного исполнения. Количество автоматически дублируется в редакторе спецификации для всех активных исполнений объекта, отметил разработчик.

Дополнительные возможности работы с элементами оформления

Универсальная выноска

Универсальные выноски в nanoCAD Механика 9.0 можно использовать для формирования сложных выносок спецификации. При этом есть возможность ссылаться на позиционные выноски. При наличии таких ссылок в универсальной выноске пользователь может одним щелчком мыши перемещаться на соответствующее место чертежа, где расположен искомый объект. Это, по мнению разработчика, удобно при работе с большими чертежами.

Расширенные возможности универсальной выноски

Шероховатость

Появились дополнительные настройки для обычной шероховатости (малая высота знака шероховатости, межстрочный отступ) и для неуказанной шероховатости (длина верхней полки, отступ текста снизу, толщина текста). Благодаря этому пользователь может создавать различные изображения соответствующего символа в рамках ГОСТ 2.309-73, утверждает разработчик.

В nanoCAD Механика 9.0 шероховатость с выносной линией можно ставить в любом направлении.

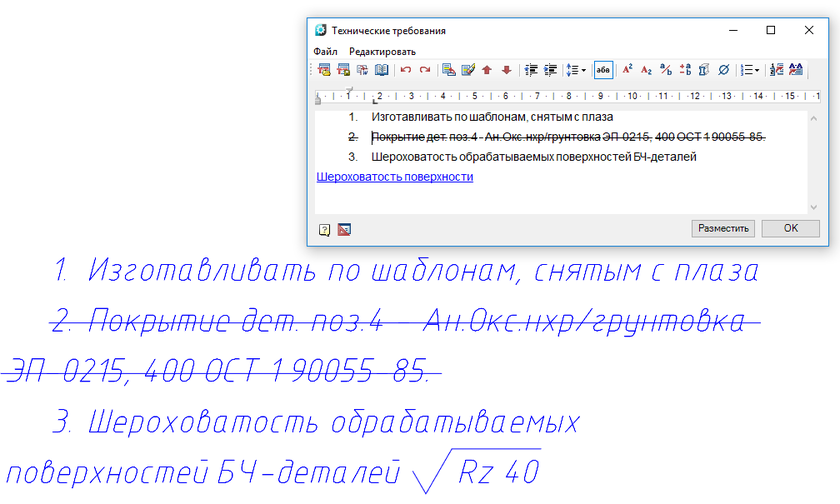

Технические требования

Как отметил разработчик, для работы с техническими требованиями добавлены следующие возможности:

• возможность зачеркивания текста в технических требованиях – это поможет пользователям фиксировать изменения, появившиеся в чертеже;
• возможность вставлять символ шероховатости в текст технических требований.

Кроме того, в линейке редактора технических требований появилась настройка отступа от номера пункта до текста, которая позволяет уменьшать и увеличивать соответствующий отступ.

Каталоги стандартных изделий

Авиационный крепеж (ОСТ 1)

В базу элементов nanoCAD Механика 9.0 добавлено несколько десятков дополнительных элементов авиационного крепежа (ОСТ 1).

Все эти стандартные изделия можно использовать для создания шаблонов болтовых соединений, подчеркнул разработчик.

Функционал болтовых соединений, реализованный в nanoCAD Механика, позволяет скреплять пакеты произвольной толщины и с произвольным количеством деталей. При простановке позиций спецификации все обозначения крепежа, соответствующие нужному ОСТу, автоматически попадают в спецификацию.CommuniGate Pro: итоги первого года работы законного правообладателя 2.2 т

Элементы трубопроводной арматуры

База nanoCAD Механика 9.0 пополнилась и элементами трубопроводной арматуры. Все детали арматуры трубопроводов имеют по шесть видов, на них можно отображать разрезы мест присоединения. А в спецификацию они попадают как сборочные единицы с соответствующим наименованием.

К арматуре с фланцами можно присоединять фланцы по старым стандартам 1980 года и стандарту ГОСТ 33259-2015, диаметр и давление при этом подбираются автоматически.

Описание. Стандартная поставка

По информации компании «Нанософт» на январь 2019 года, в связке с модулями параметризации и 3D-моделирования nanoCAD Механика позволяет формировать трехмерные интеллектуальные объекты, обеспечивающие возможность в несколько действий, на основе прототипа, создавать множество исполнений не только отдельных деталей, но и узлов, состоящих из большого количества компонентов. А затем формировать ассоциативные чертежи по созданным моделям и управлять их геометрией через параметры, заложенные при построении 3D-моделей.

В стандартную поставку nanoCAD Механики, наряду с другими инструментами, входит база чертежей и 3D-моделей стандартных изделий, конструктивных и технологических элементов (крепеж, подшипники, элементы трубопроводной арматуры, канавки, отверстия, а также основной и вспомогательный инструмент, оснастка для оформления технологических эскизов и многое другое). Элементы базы выполнены по ГОСТ и наиболее известным мировым стандартам, таким как ISO, DIN, CSN (рис. 1). При этом многие элементы являются параметрическими и, помимо внутренних зависимостей, имеют внешние связи с соответствующими элементами, работающие в рамках выбранных стандартов.

База открыта для пополнения пользовательскими элементами. Инструментарий программы позволяет создавать их параметрическими и накладывать связи с другими элементами. Подробности создания параметрических элементов и наполнения базы представлены в статье «Создание параметрических объектов базы в nanoCAD Механика». Таким образом, при грамотном использовании функционала программы можно создавать параметрические многокомпонентные сборки.

Для работы с телами вращения, так часто используемыми в машиностроении, nanoCAD Механика предлагает специализированный модуль (рис. 2), ускоряющий процесс проектирования благодаря удобному интерфейсу и наличию наиболее востребованных конструктивных элементов, типовых участков валов: концов валов, резьбовых и шлицевых поверхностей, шпон-пазов, сферических поверхностей и т.п. С помощью модуля проектирования валов можно разрабатывать как деталировочные, так и сборочные чертежи.

Ни одна инженерная конструкция не обходится без расчетов. Именно поэтому разработчики nanoCAD Механика включили в инструментарий программы соответствующий расчетный функционал, помогающий инженеру-проектировщику принять правильное решение на начальных стадиях проектирования. К реализованным в программе функциям относятся:

• прочностной расчет балки;
• статический расчет вала;
• расчет болтовых соединений на прочность;
• расчет ресурса работы подшипников при заданных условиях нагружения;
• расчет пружин сжатия и растяжения,
• а также расчет зубчатых передач различных типов с соблюдением условий ГОСТ 21354-87 и ГОСТ 16532-70, с учетом твердости, запаса прочности, пределов выносливости и широкого спектра нагрузок (рис. 3).

Выполнение расчетов возможно даже при срабатывании ограничений, налагаемых Стандартом прочности.

Особое внимание разработчики уделили интерфейсу программы: он проработан с учетом пожеланий пользователей и интуитивно понятен (рис. 4).

2017: nanoCAD Механика 8.0

11 декабря 2017 года компания «Нанософт» объявила о выходе nanoCAD Механика 8.0 – версии программы, предназначенной для проектирования по ГОСТ и оформления чертежей в соответствии с требованиями ЕСКД.

nanoCAD Механика 8.0 (2017)

Возможности, реализованные в nanoCAD Механика 8.0

Разработчики nanoCAD Механика 8.0 продолжили политику совершенствования программы по запросам пользователей.

Согласно пожеланиям к функционалу спецификаций, высказанным на форуме:

• появился тип спецификации – «Электромонтажная»;
• при отключении простановки зон поле «Зона» можно заполнять пользовательскими символами;
• поле «Первичная применяемость» можно экспортировать из чертежа в спецификацию;
• для всех разделов появилась настройка «Начать с нового листа»;
• добавлена настройка «Пользовательское количество в выноске».

В базу элементов добавлены группы объектов, которые могут быть использованы при проектировании:

• краны;
• клапаны;
• задвижки;
• блоки и формы технологических документов;
• эскизы инструментов;
• пробки и заглушки.

Появились поля, в которых отображается значение свойства некоторого другого объекта (примитива, файла, документа и т.д.). Свойства «Общее описание объектов» и «Стандарт» позволяют находить средствами быстрого поиска все соответствующие объекты на чертеже и формировать по ним отчеты.

Принципы распространения nanoCAD Механика 8.0

Как и другие программные продукты компании «Нанософт», nanoCAD Механика 8.0 будет распространяться по двум схемам продаж: годовой и постоянной. Владельцы годовых лицензий nanoCAD Механика и постоянных лицензий с действующей подпиской переходят на версию бесплатно.

2014

nanoCAD Механика 5.4

Компания «Нанософт» объявила в сентябре 2014 года о выходе обновления ─ nanoCAD Механика 5.4. Программа является приложением для оформления и проектирования машиностроительных чертежей. Обновленная программа разработана для графического ядра nanoCAD 6.0. Реализован абсолютно новый функционал расчета зубчатых передач:

• в полном объеме учтены требования Стандарта Прочности;
• в полном объеме учтены требования Стандарта Геометрии;
• при выборе материалов добавлена возможность учитывать твердость, запас прочности, пределы выносливости, способ получения заготовки, упрочняющую обработку и т.д.;
• учтен широкий спектр нагрузок (постоянная, переменная, основная, реверсивная), позволяющий проводить расчеты даже при срабатывании ограничений Стандарта Прочности;
• учтено попадание передачи в резонансную или закритическую зоны;
• в расчете реализована возможность учитывать положение зубчатой передачи и тип подшипников;
• результаты расчетов выводятся в формате .RTF.

Существенно переработан функционал размеров и размерных стилей. Исправлены ошибки в выносках, массивах, базе данных стандартных деталей и др.

nanoCAD Механика 3.0

В ноябре 2011 года вышло обновление популярных продуктов для оформления чертежей – nanoCAD Механика 3.0. Программа предназначены для оформления проектно-конструкторской документации в соответствии со стандартами СПДС, требованиями СТП и ЕСКД, а высокая скорость работы и автоматизация операций оформления обеспечиваются благодаря применению технологии интеллектуального чертежа.

Полный список исправленных ошибок и внесенных усовершенствований в платформе nanoCAD переваливает за 300 пунктов. Фактически это не просто обновление – это выход новых версий программных продуктов, которые мы предоставляем пользователям абонементов бесплатно. Изменения же функционала специализированной части, связанной с оформлением чертежей, в основном коснулись оптимизации отдельных функций и повышения общей стабильности работы nanoCAD СПДС и nanoCAD Механика.

nanoCAD СПДС 3.1 и nanoCAD Механика 3.0 распространяются по стандартным схемам продаж: абонементной и коробочной. Стоимость абонемента – 8000 руб.; стоимость коробочных версий: nanoCAD СПДС – 27 500 руб., nanoCAD Механика – 22 000 руб.

Владельцы действующих абонементов получают новые версии программ бесплатно (получить лицензию можно в Личном кабинете). Бесплатно осуществляется переход и для владельцев коробочной версии с приобретенной подпиской.
